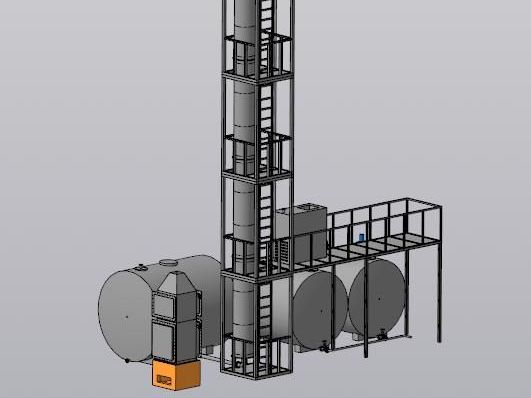

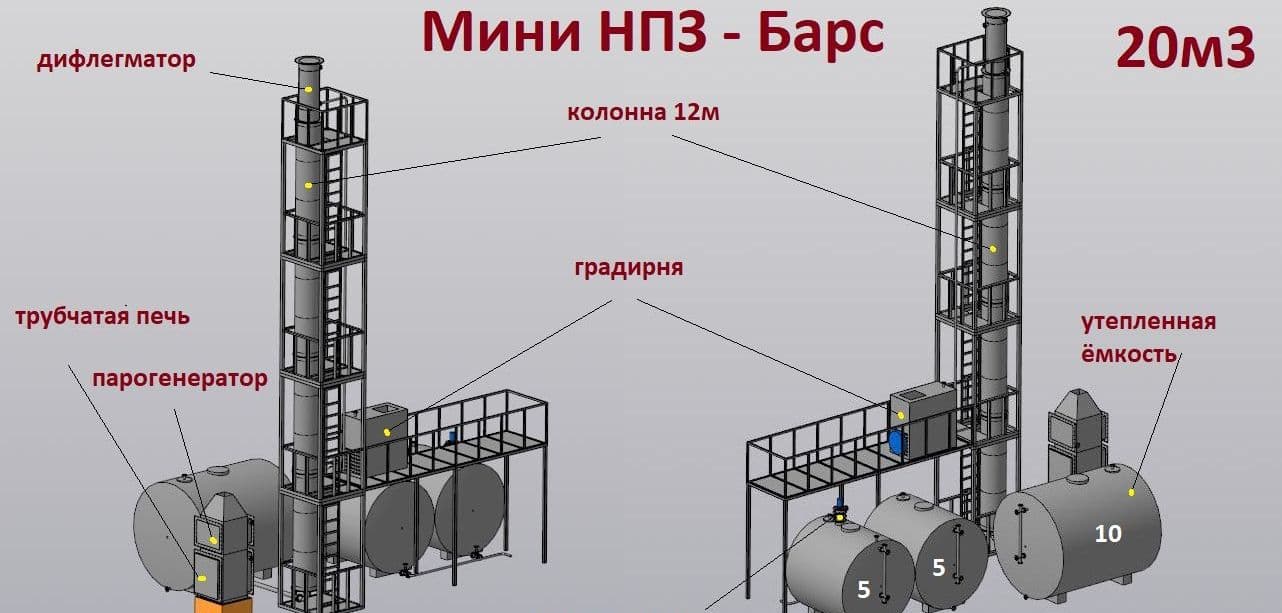

Мини НПЗ - "Барс-20"

Перерабатывающий комплекс "Барс-НПЗ" используется как дополнение к пиролизным установкам семейства Барс, с целью получения узких, светлых фракций.

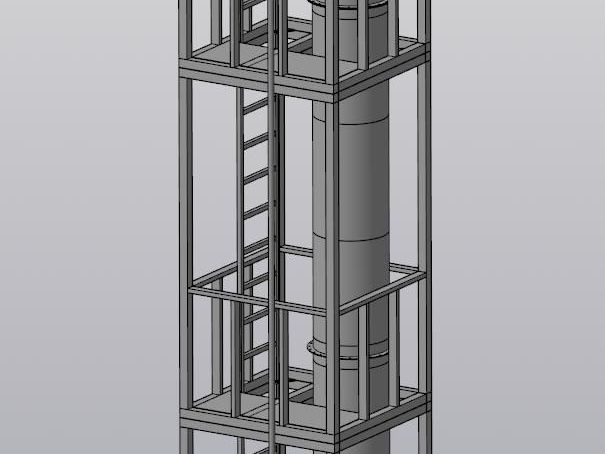

Горизонтальная ректификационная колонна для нефтепродуктов.

Удаление серы, цвета, запаха

Мини‑НПЗ Барс для переработки нефтепродуктов

Установка объединяет технологические блоки, обеспечивающие высокое качество конечного продукта.

1. Назначение и область применения

Горизонтальная ректификационная колонна (ГРК) предназначена для:
• фракционного разделения нефти и синтетического сырья (из пиролизных установок);
• получения узких фракций (бензин, керосин, дизель, мазут);
• высокая очистка продуктов от серы, вывод непредельных углеводородов, ароматика, стабилизация цвета;
• Крекинг нефтепродуктов (отработанные масла).

Сфера применения:
• Мини НПЗ производительностью 5 000–30 000 т/год;
• Комплексы с пиролизными установками серии «Барс»;
• Вторичная переработка масел, нефтешламов.
• Разделение жидкостей по фракциям.

Почему сырую нефть не перегоняют выше 360 градусов ?

2. Конструктивные особенности
2.1. Общая компоновка
• Горизонтальное исполнение — снижает высоту сооружения, упрощает монтаж и обслуживание (жесткий каркас).
• Ячеечная прямоугольная конструкция — колонна разделена перегородками на секции (ячейки) с трубами радиаторов.
• Насадочный слой — регулярная (гофрированные листы) или нерегулярная (кольца, седла) насадка для увеличения площади контакта фаз (принудительно разогревается радиаторами).
• Радиаторы для насадки — отдельный контур с жидким теплоносителем, принудительный подогрев насадки (поддержание равномерной температуры парогазовой смеси сырья)

Переработка отработки (масла) в дизель

2.2. Ключевые элементы
• Корпус — прямоугольный, из углеродистой стали с загрузочными люками для обслуживания, замены насадки
• Каркас — Выполнен из профильной трубы в габаритах загрузки на грузовой автомобиль (фура)
• Насадка — из нержавеющей стали, керамики, катализаторы.
• Радиаторы— обеспечивают равномерный нагрев насадки и сырья в колонне.
• Нижний отбор фракций — обеспечивает вывод фракций из ячеек колонны заданной температуры.
• Система орошения — осуществляется готовым низкокипящим сырьем (АИ)
• Трубчатые печи— Обеспечивают нагрев сырья и подогрев теплоносителя в радиаторе.
• Газовые горелки— Работают на попутном газе от перегонки (крекинга, пиролиза)
• Холодильник— Охлаждение парогазовой смеси в колонне на входящем сырье. (подогрев сырья)

Сравнение с классическими вертикальными колоннами

• Площадь соприкосновения с насадкой – эффективно удаляет серу, ароматику, стабилизирует цвет продукта.
• Длинна колонны – занимает меньшую высоту, превышает вертикальную в три раза.
• Гидравлическое сопротивление – путь движения фаз короче по вертикали, что минимизирует гидростатический компонент сопротивления.
• Захлебывание колонны - из-за иной геометрии контакта фаз уменьшается вероятность резкого роста гидравлического сопротивления, ведущего к захлебыванию.
• Количество вывода фракций – позволяет организовать больше точек вывода фракций вдоль длины аппарата, что даёт возможность отдельно отбирать промежуточные продукты.
• Теплопотери – имеет меньшую площадь открытой поверхности, проще выполнить полноценную теплоизоляцию по всей длине аппарата, минимизируя утечки тепла.
• Замена насадки – выполняется проще и безопаснее доступ к внутреннему объёму возможен через люки без подъёма на высоту, проводиться силами меньшего числа работников без применения высотного оборудования.
• Обильное орошение – снижает риск образования «провалов, захлебывания» потока и повышает эффективность массообмена при обильном орошении, контроль равномерности орошения в отдельных ячейках.
• Массообмен – обеспечивает более равномерный контакт фаз по всей площади сечения, улучшает интенсивность массообмена.
• Регулировка температуры – радиаторы на разных участках в ячейках, регулируют температуру локально, добиваясь точного градиента по зонам разделения.
• Откачка газа – осуществляется равномерно по всей длине колонны, что исключает локальные зоны повышенного давления.
• Катализаторы – конструкция позволяет оперативно заменять или дозагружать катализатор через люки, комбинировать насадки.
• Добавление водорода – обеспечивает равномерное распределение водорода по сечению насадки, большее взаимодействие с углеродом благодаря большому объёму насадки.

Совместное использование с пиролизными установками БАРС.

Совместное использование пиролизной установки и ректификационной колонны доводит переработку нефтепродуктов до 95% в светлые фракции.

Входные потоки:
• Парогазовая смесь под температурой более 350* подается на прямую в колонну для очистки и фракционного деления, отделения воды и газа.

Выходные потоки:
• узкие фракции (бензин, дизель) — на склад, на орошение колонны;
• кубовый остаток — на рециркуляцию, на вторичную переработку;
• газы — на нагрев трубчатых печей, на факел.
• использование холодильника, дефлегматора для нагрева сырья (рекуперация).

Преимущества горизонтальной колонны
• Компактность — меньшая высота и площадь размещения без фундамента.
• Энергоэффективность — сниженные теплопотери, рекуперация тепла.
• Удобство обслуживания — лёгкий доступ к внутренним устройствам, модульность насадки.
• Устойчивость к нагрузкам — ячеечная конструкция устойчива к механическим нагрузкам.
• Функциональность — возможность работы на смешанном сырье (нефть + пиролизное масло).
• Экологичность — замкнутый цикл, минимизация выбросов.
• Очистка продукта – вывод непредельных углеводородов (стабилизация, цвет, запах)
• Мобильность — перевозится на грузовой платформе, монтаж 3 дня.

Характеристики

Мощность

до 50 000т/год

Режим работы

24/7

Температура

360*

Длинна ячеек

24м

Насадка

нержавейка

Объем насадки

5-15м3

Количество ячеек

24 шт.

Трубчатая печь

130 м

Нагрев печей

газ

Горелки 2 шт

800 кВт

Утепление

вата 180мм

Автоматизация

90%

Потребление эл.эн.

8 кВт

Напряжение сети

380 В

Вес

15т

Срок службы

не менее 10 лет

Габариты ДхВхШ

12х2,2х2,2м

Обслуживание

2 чел

Технологический процесс.

Последовательность операций:
1. Разогрев радиаторов — насадка нагревается до температуры перегонки 350*
2. Теплоноситель — постоянно циркулирует по радиаторам с заданной температурой 350* подогревая насадку через трубчатую печь.
3. Трубчатые печи — регулируют температуру нагрева сырья и теплоносителя для насадки
4. Газовые горелки — работают на попутном газе от процесса переработки
5. Подача сырья — подогретое сырьё (нефть или синтетическая нефть из установки «Барс») падётся в колонну для очистки и ректификации.
6. Ректификация — нагретая насадка увеличивает длину и площадь контакта сырья. За счёт противоточного движения паров и флегмы происходит разделение на фракции. Добавление орошения в ячейки колонны.
7. Отбор фракций — позволяет отбор продукта в широком температурном диапазоне. Сконденсированные фракции стекают в нижнюю часть ячейки и выводятся насосами в накопительные ёмкости для бензина, дизеля, мазута.

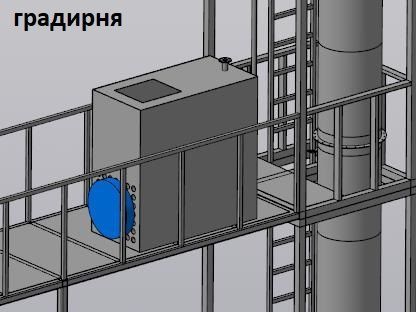

8. Охлаждение и конденсация — пары фракций охлаждаются в ячейках колонны (орошение), поступающая парогазовая смесь в дефлегматор, охлаждает газ до 60*.
9. Вывод кубового остатка — тяжёлые фракции направляются на рециркуляцию (нагрев сырья). В составе пиролизной установки «БАРС» отправляется на дальнейшую переработку.
10. Рекуперация тепла — использование тепла кубового остатка и дефлегматора для подогрева сырья.

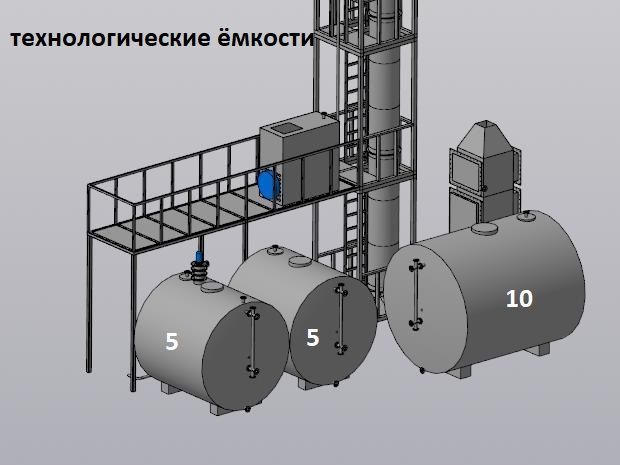

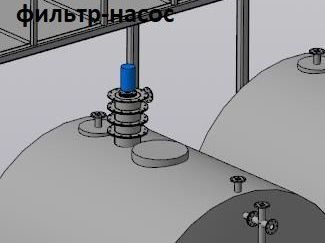

11. Накопительные ёмкости — выбираются в зависимости от объёма переработки

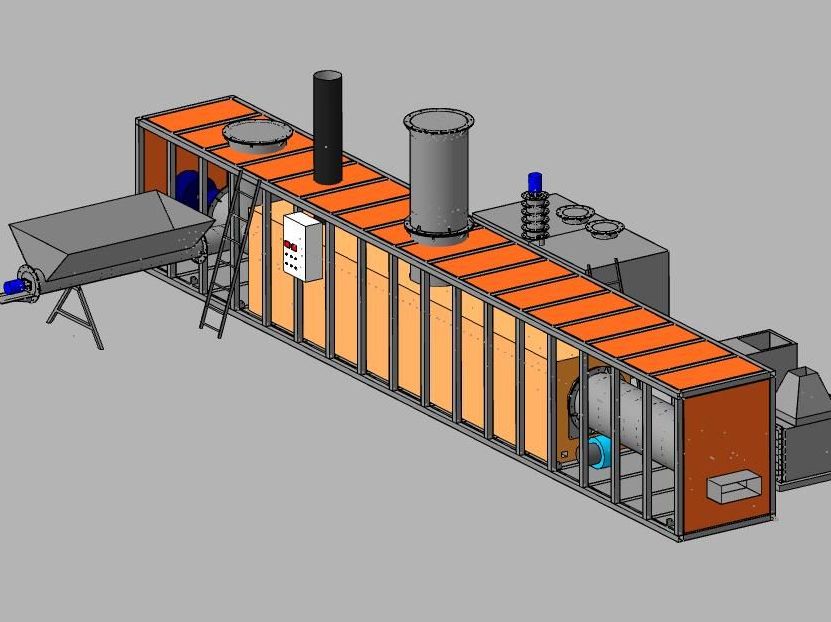

Горизонтальная ректификационная колонна для нефтепродуктов.

Устройство

Модульный комплекс быстро монтируется на подготовленной площадке.
Комплекс спроектирован как дополнительное оборудование к пиролизной установке "Барс".
Удобное обслуживание комплекса. Быстрая замена насадки.
Трубчатые печи.
Разработка компании. Удобное обслуживание. Очистка от коксования.

Наши технологии Коммерческое предложение

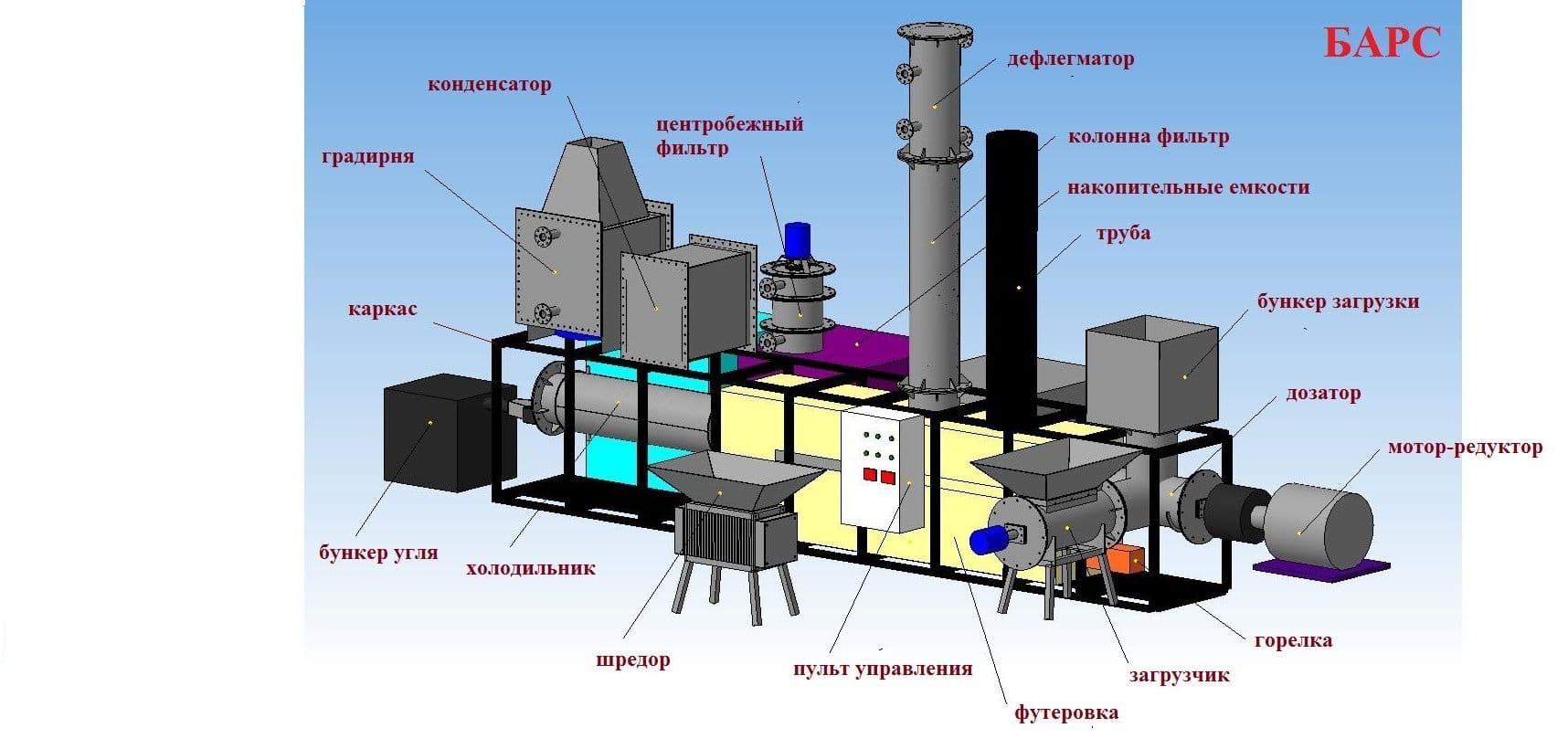

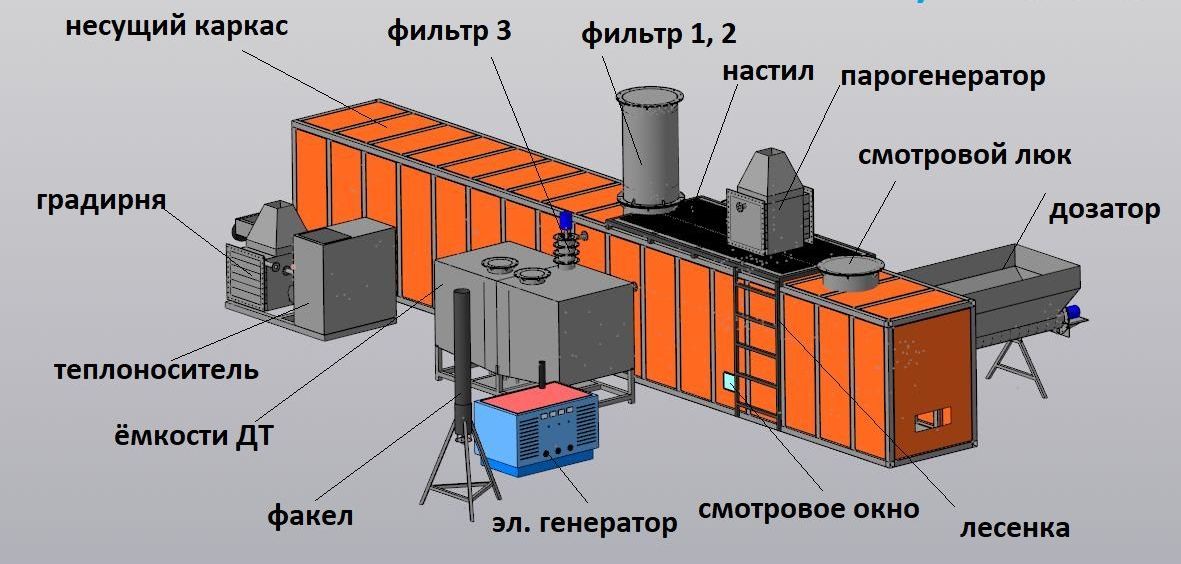

Установки серии "Барс"

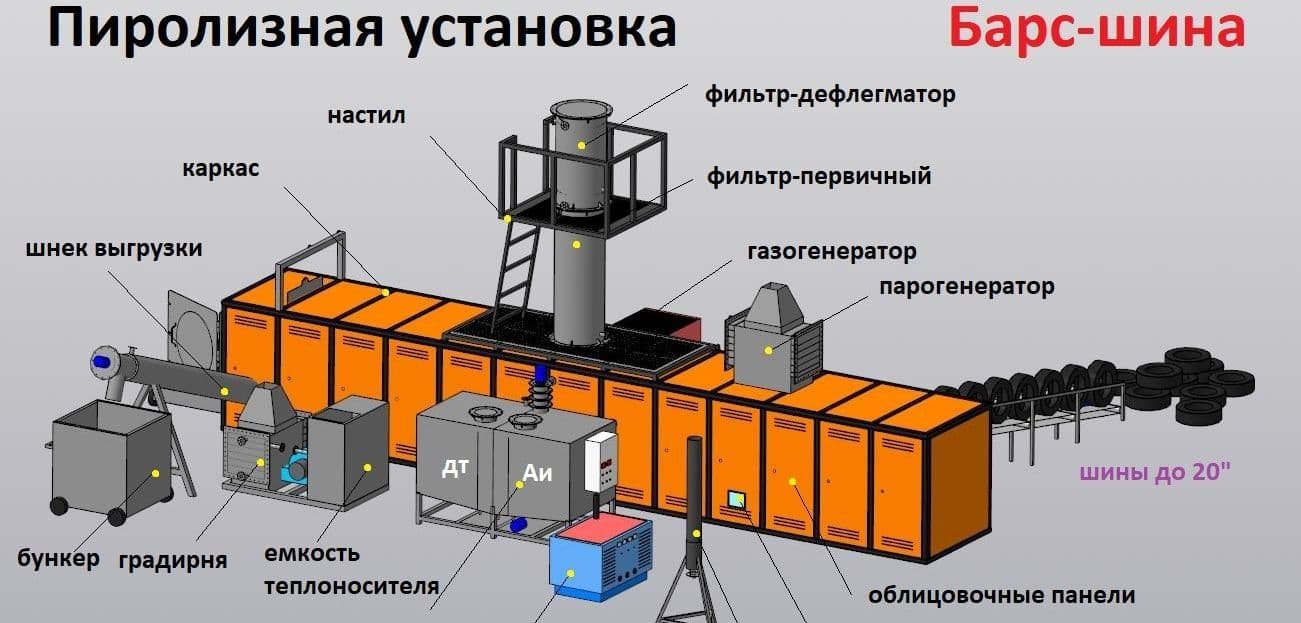

Барс - Шина
